旋轉接頭
ZENMAX旋轉接頭，能夠在高速運轉狀態下，確保高壓油穩定地傳輸?shù)揭簤簣?zhí)行元件，使得系統運行穩定可靠。配流盤與空心軸之間的配合面，以及軸端、尾端的軸封與空心軸之間的配合面進行了特殊工藝處理，大大提高了配合面的光潔度、硬度，延長了接頭的使用壽命。其核心部件--盤式配流盤的平面度為3um，運行更加平穩順暢。

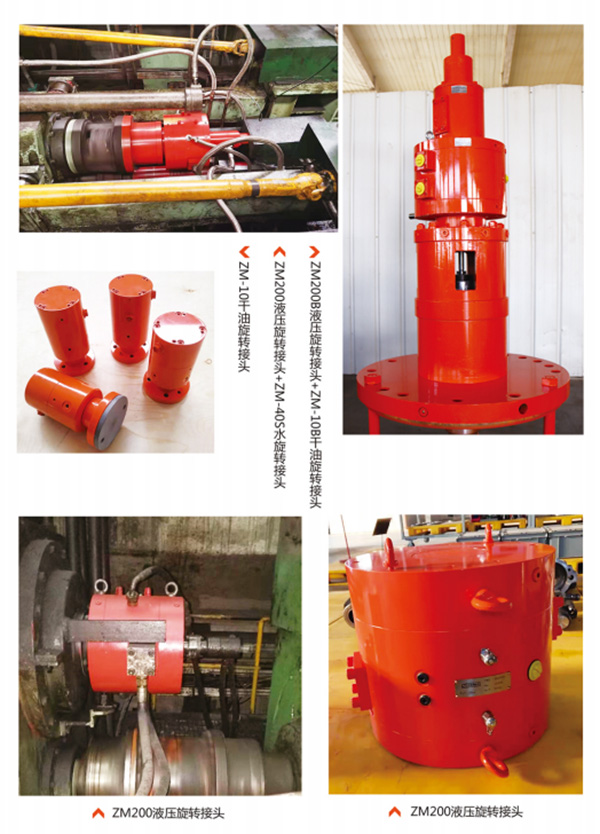

ZM200盤式液壓旋轉接頭能夠在高速運轉狀態下,確保高壓油穩定地傳輸?shù)揭簤簣?zhí)行元件,使得系統運行穩定可靠。配流盤與中心軸之間及軸封與中心軸之間的配合面進行了陶瓷工藝處理,使該配合面的光潔度和硬度得到了很大的提高,延長了接頭使用壽命。
特點
●兩側精密軸承,運轉平穩。
●配合面采用陶瓷工藝,耐磨損、壽命長。
●流量可達640 L/min。
●高精度接頭,介質應過濾使用,清潔度不低于NAS9級。
特點
●兩側精密軸承,運轉平穩。
●配合面采用陶瓷工藝,耐磨損、壽命長。
●流量可達640 L/min。
●高精度接頭,介質應過濾使用,清潔度不低于NAS9級。

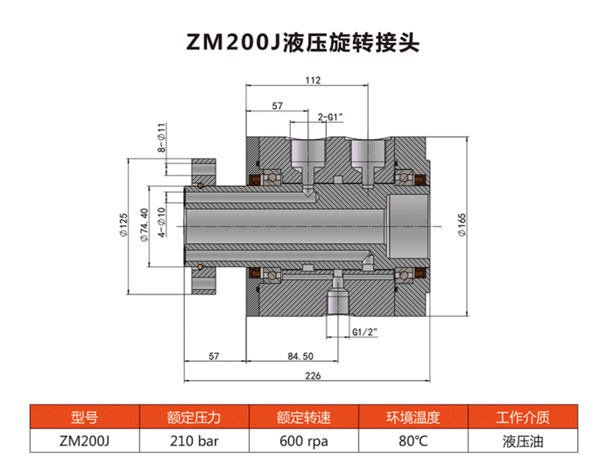

ZM200J液壓旋轉接頭是利用固定件與旋轉件之間的微小間隙,在高速、高壓的工況下,局部改變流通面積,使液流產生壓力損失,從而產生非常低的泄漏量,并通過泄油口回到油箱循環。這種密封結構對零件的幾何尺寸、表面加工精度和裝配要求很高。
特點
●兩側精密軸承,運轉平穩。
●非接觸式、無磨損密封設計。
●配合面采用陶瓷工藝處理,壽命長。
●較低轉動扭矩、發熱少。
●高精度接頭,介質應過濾使用,清潔度不低于NAS9級。
●由于主軸中空設計,中心部分可穿過位移傳感器等部件。

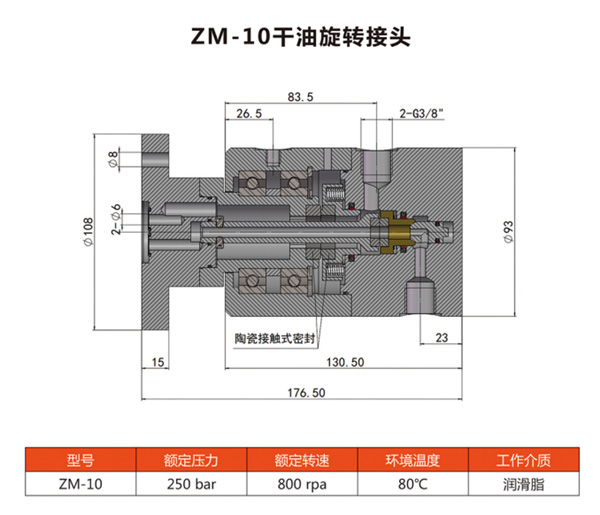

ZM-10是兩個單獨通道的干油旋轉接頭,具有陶瓷接觸式密封的軸向旋轉接頭,并配有自動校準補償系統，它能確保陶瓷表面始終充分接觸。殼體采用高強度鋁合金制作，重量很輕。由于采用非常耐用的陶瓷接觸式密封結構,實現了更長的使用壽命。
特點
●精密軸承,運轉平穩。
●軸承無需維護。
●自動校準補償系統設計。
●耐用的陶瓷接觸式密封結構。

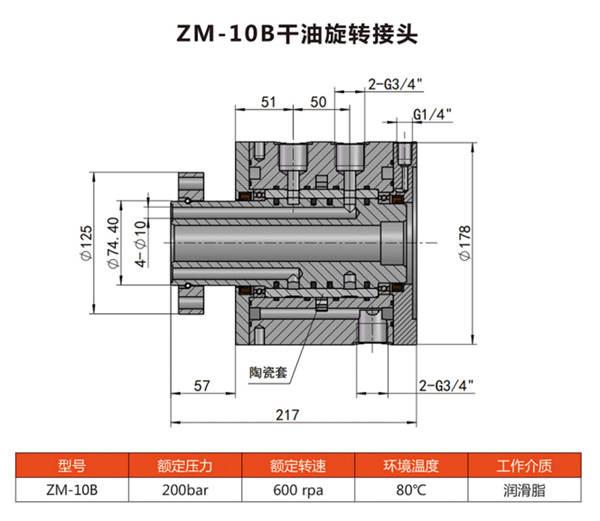

ZM-10B是大流量且有兩個單獨通道的干油旋轉接頭。接頭殼體上裝有自定心功能的陶瓷套,中心軸上裝有非常耐用的密封件,使其達到很好的密封效果。由于陶瓷套的光潔度和硬度非常高,陶瓷套與密封件之間滑動很順暢,極大的延長了接頭的使用壽命。但在運轉時,由于密封件與陶瓷套摩擦接觸,存在發熱問題,需要配置循環的冷卻水消除。
特點
●兩側精密軸承,運轉平穩。
●采用自定心陶瓷套和特殊的密封件設計,低泄漏,壽命長。
●由于中心軸中空設計,中心部分可穿過位移傳感器等部件。

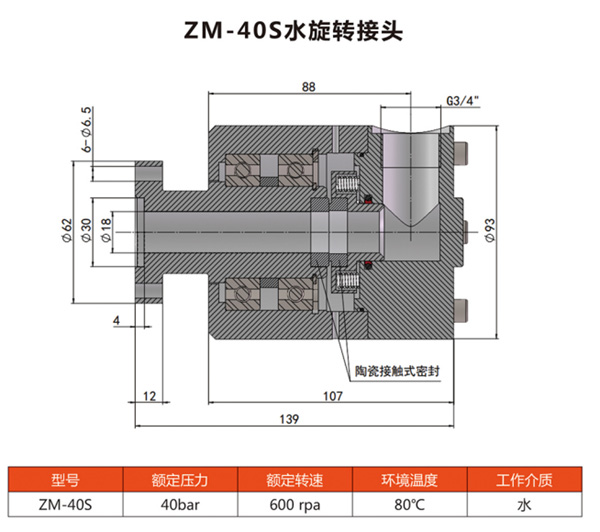

ZM-40S是中心通水單通道的水旋轉接頭。采用陶瓷接觸式密封設計,并配有自動校準補償系統,確保陶瓷表面始終充分接觸,保證無泄漏。所有零部件全部采用304不銹鋼制作,并配有陶瓷軸承,確保更長的使用壽命。
特點
●陶瓷軸承,壽命長。
●自動校準補償系統設計,無泄漏。
●極耐用的陶瓷接觸式密封。

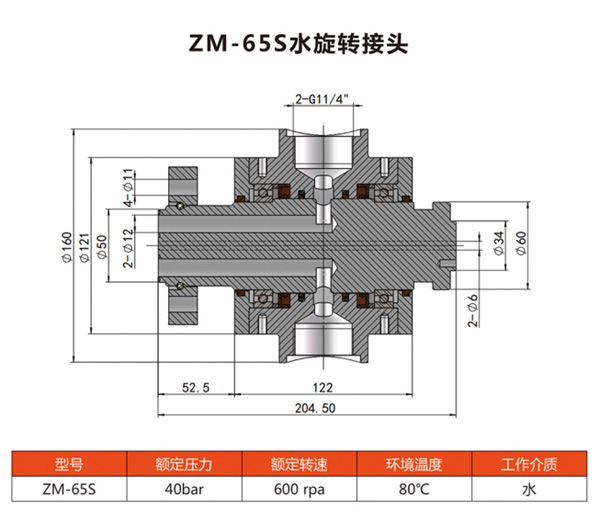

ZM-65S是并聯的雙通道、大流量水旋轉接頭。殼體上裝有非常耐用的密封件，同時兩側裝有適合高速和承受壓力10bar的軸封,起到了雙層密封效果。中心軸與密封件接觸部分采用了陶瓷處理工藝,光滑且耐磨。所有零部件全部采用304不銹鋼制作,并配有陶瓷軸承,極大的延長了接頭的使用壽命。由于中心部分沒有占用,可以.為其它介質提供通道。
特點
●陶瓷軸承,壽命長。
●不銹鋼材質耐腐蝕。
●多重密封保護,無泄漏。
●配合面采用陶瓷處理工藝,壽命長。
